스포티지(NQ5) 스피커 알갈이 작업

이제는 도시에 살면서 음악을 제대로 감상할 수 있는 방법이라고는 이어폰과 차안뿐이다.

이 중에 차 안아서의 음악감상은 조금 더 공간감을 느낄 수 있어 더 좋아한다.

약 1년전에 구입한 스포티지의 스피커를 바꾸기로 했다. (약 4개월전에 친구로부터 선물받은 스피커를 이제야 장착한다.)

아대 / 전선 / 납땜기 / 리무버(문짝 트림 탈거용) / 전동 드라이버 / 절연테이프 / 부직테이프

1. 아대 준비

순정스피커는 스피커와 장착을 위한 가이드가 일체화 되어 있어 구입한 스피커를 장착하기위해서는 자작나무 또는 MDF 로 만든 아대를 구입해야한다.

친구로부터 받는 아대가 조금 얇아서 추가로 8mm높이의 MDF아대를 목공본드로 합체했다.

이렇게 4개를 준비해 앞문, 뒷문 스피커 장착준비 끝 현대.기아용 아대를 사면 나사구멍 4개 위치가 딱 맞아 좋다.

2. 트위터

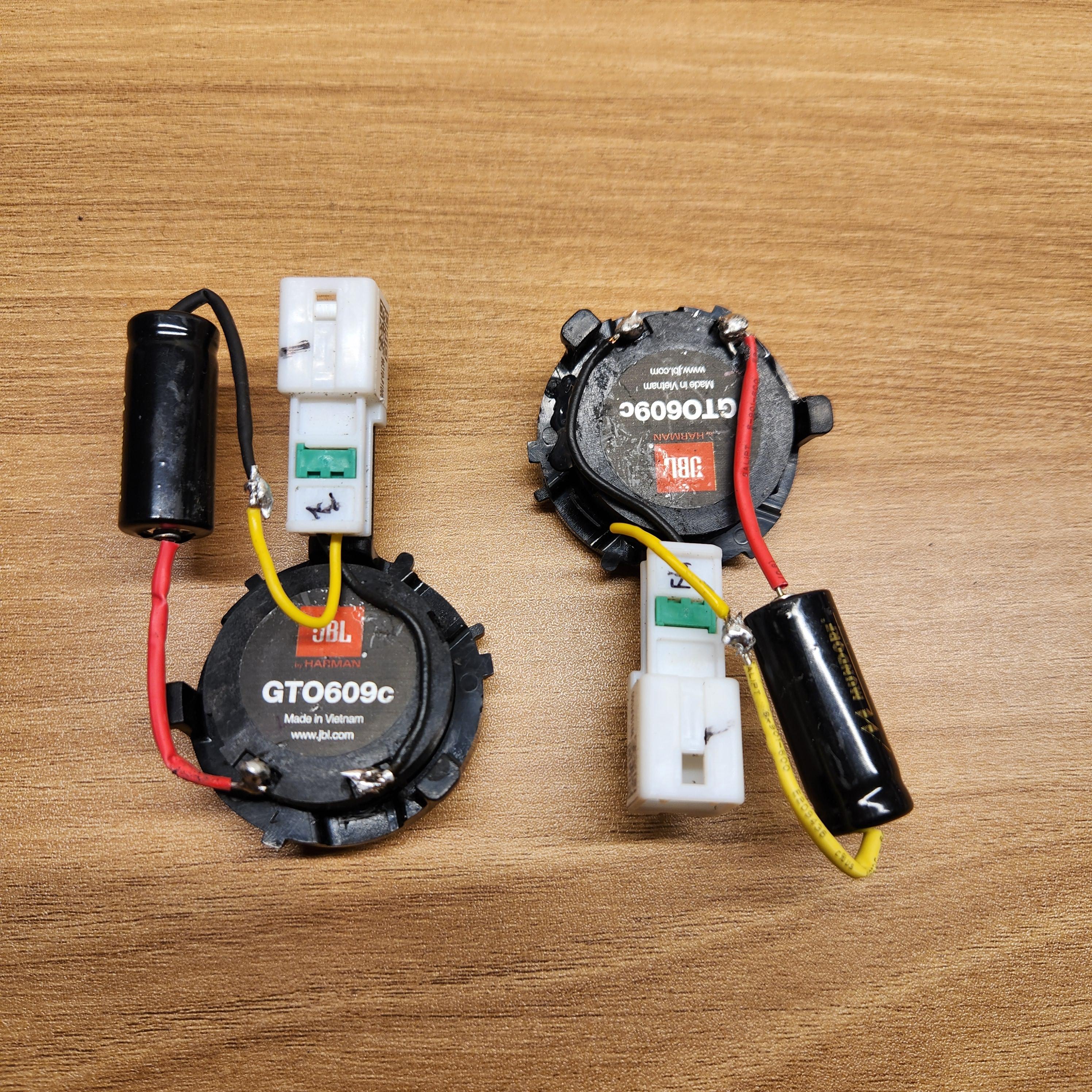

순정 오디오 앰프는 4채널로 트위터를 위한 전용채널이 없다. 해서 프론트 스피커의 신호를 받아 캐패시터를 통해 일부 신호를 제거하여 트위터 신호로 만들어주는 것 따라서 캐패시터 납땜이 필수다.

1. 앞,뒷문

4개 문짝의 마감을 탈거 하는게 관건. 나사를 풀고(앞문 1개, 뒷문 2개) 리무버를 찔러넣고 비틀어 탈거한다. (문에 기스가 나지 않도록 하려면 리무버를 천으로 감싸는게 좋다.)

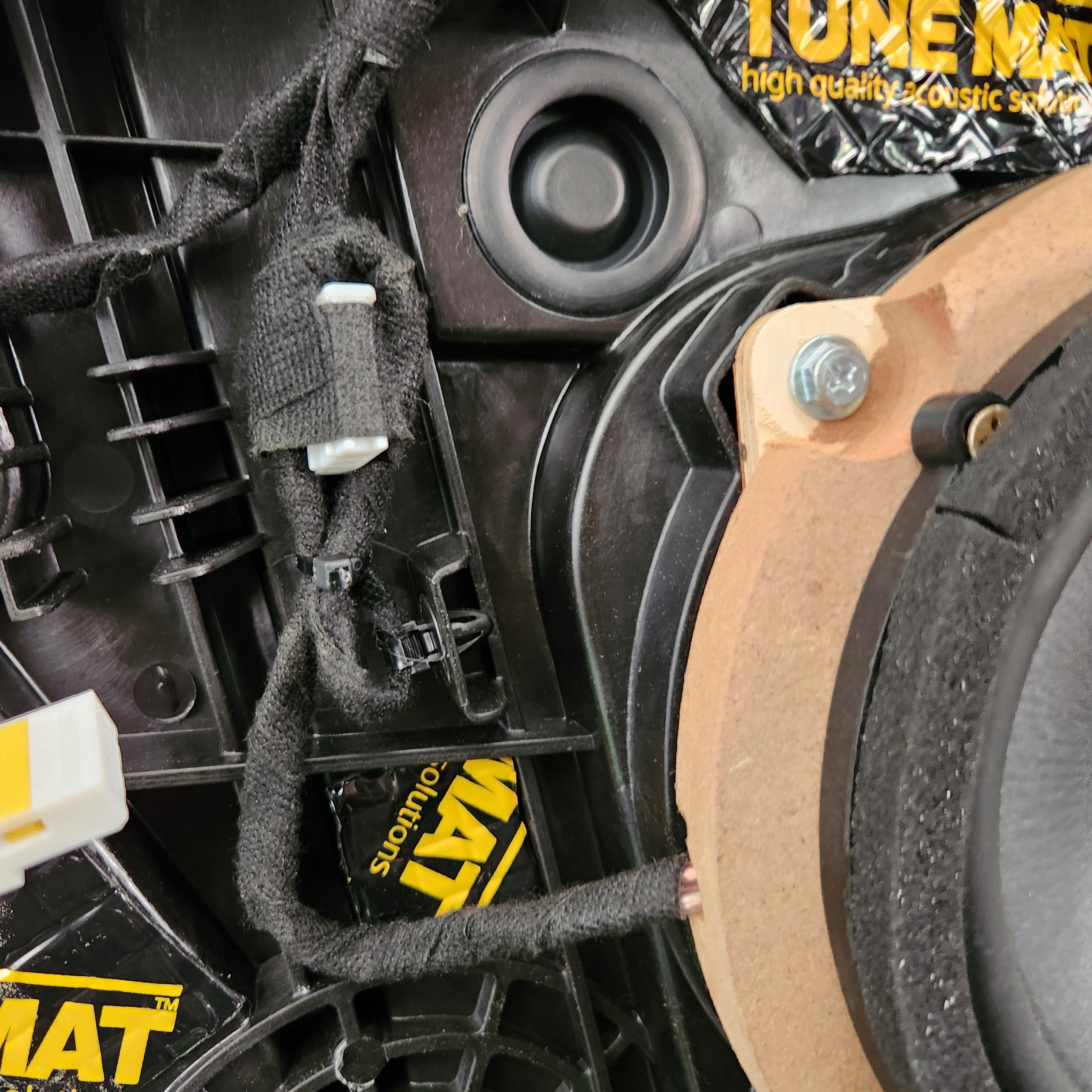

순정스피커는 커넥터를 뽑고 나사 4개를 풀면 쉽게 떼어낼 수 있다. 순정 스피커는 커넥터 연결 방식인데 난 피복을 벋겨내고 직접 연결을 했다. 덜렁거리지 않도록 부직테이프로 감싸고 케이블 타이로 단단히 고정을 했다.

2. A필러 마감재

A필러 안쪽에 에어백이 있어 마감재는 이중락킹 키로 고정이 된다. 이걸 빼 내느니 절단을 하고 새 핀을 사용하는 걸 추천한다.

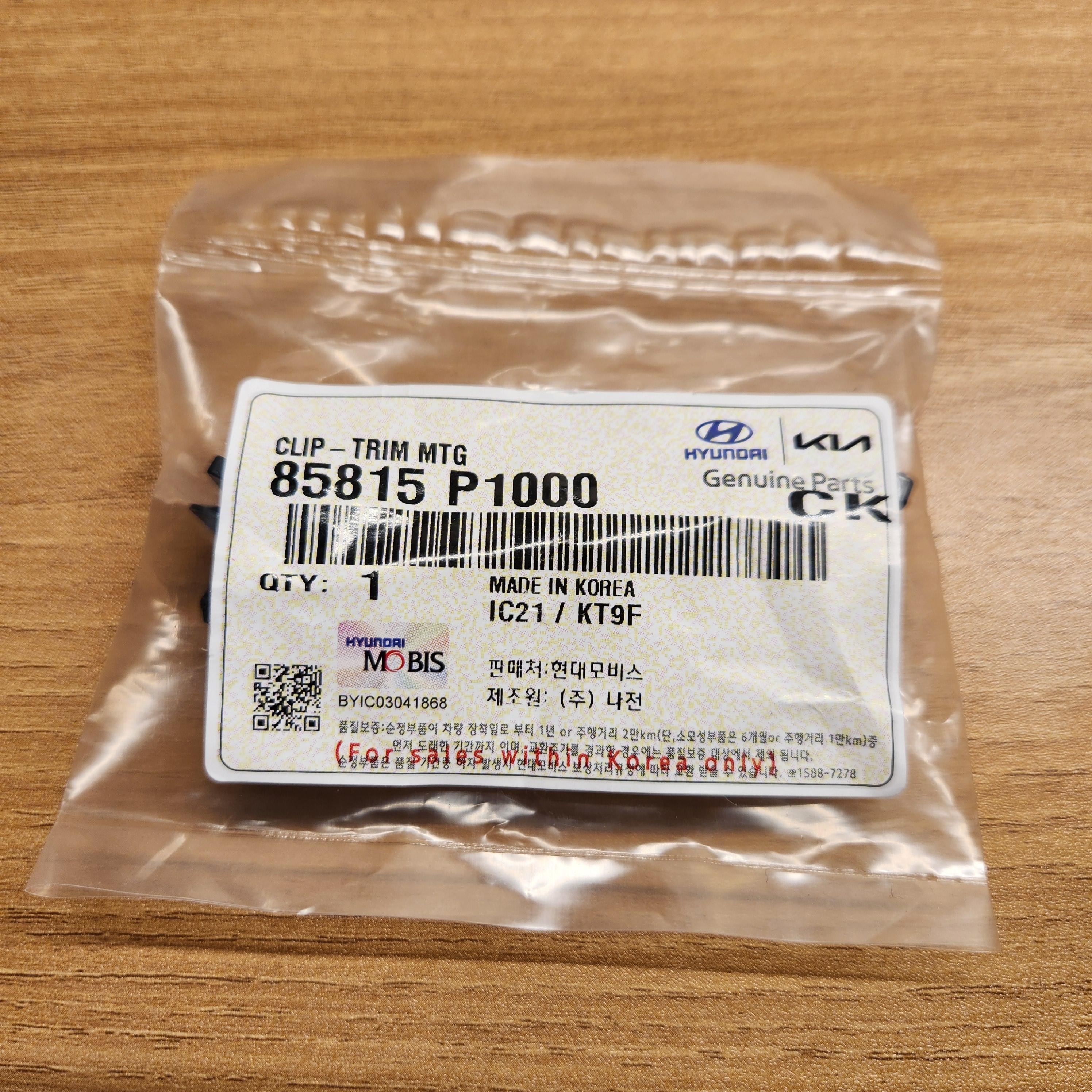

유튜브등에서 빼는 방법을 수차례 봤지만 결국 실패, 새 핀을 사서 사용했다. 개당 990원

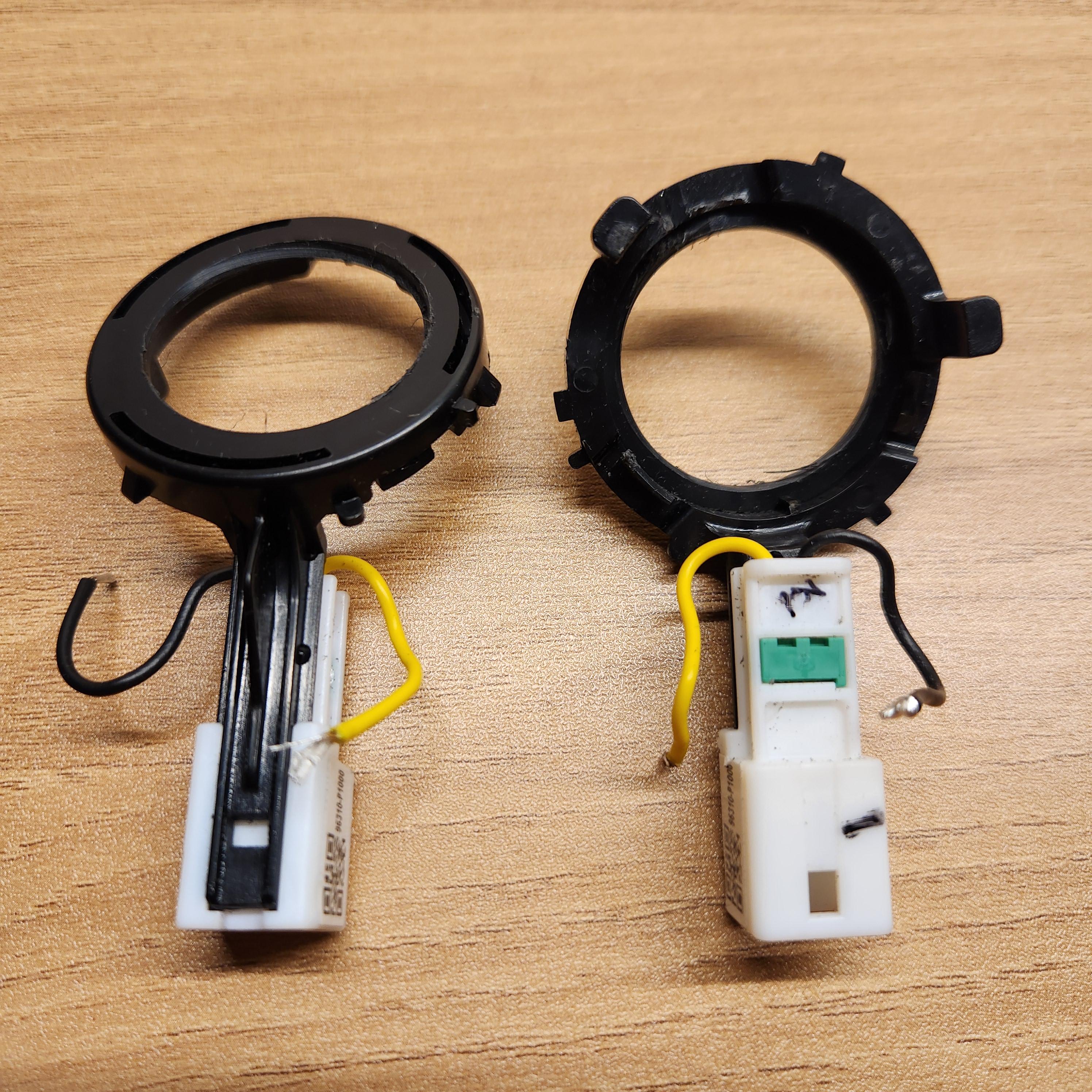

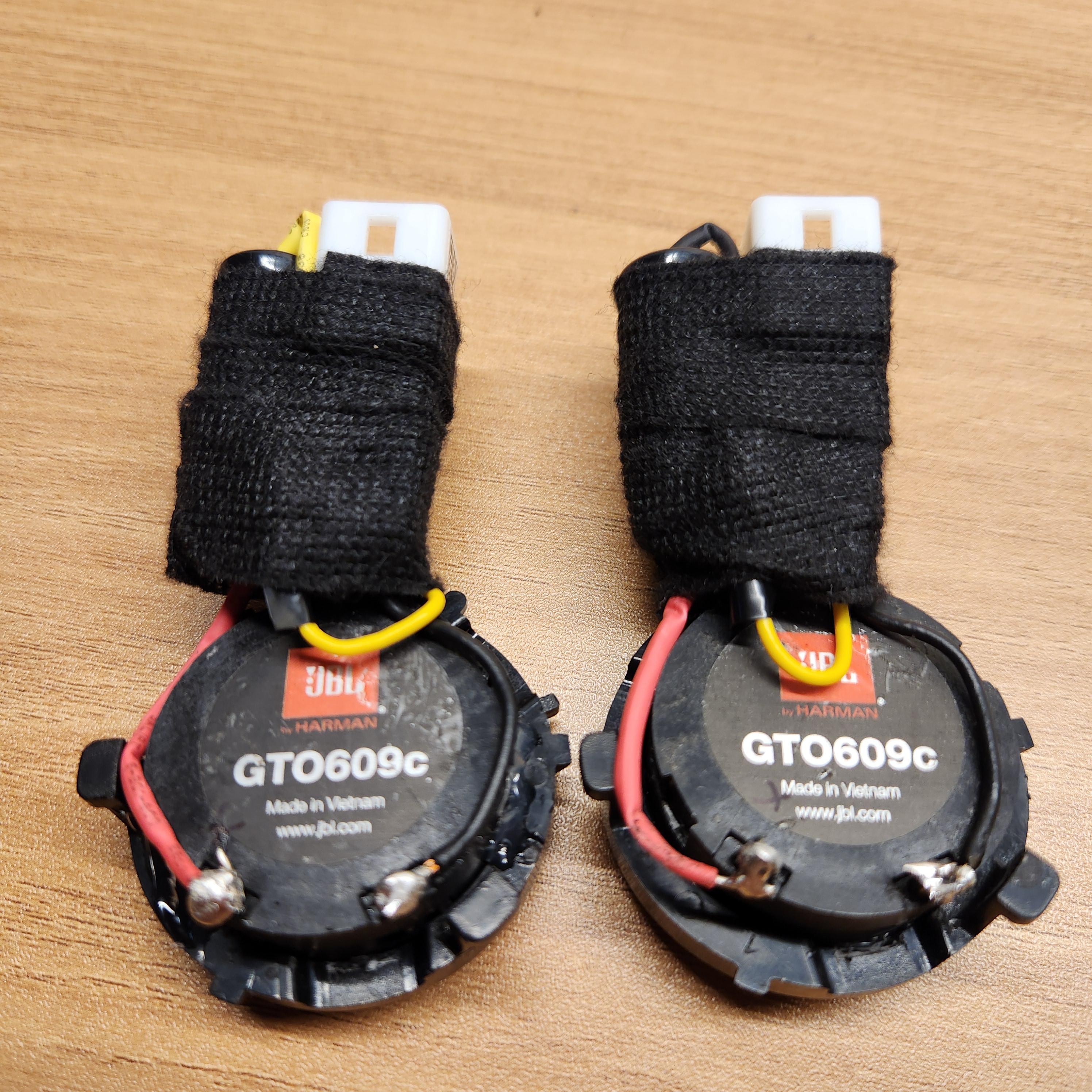

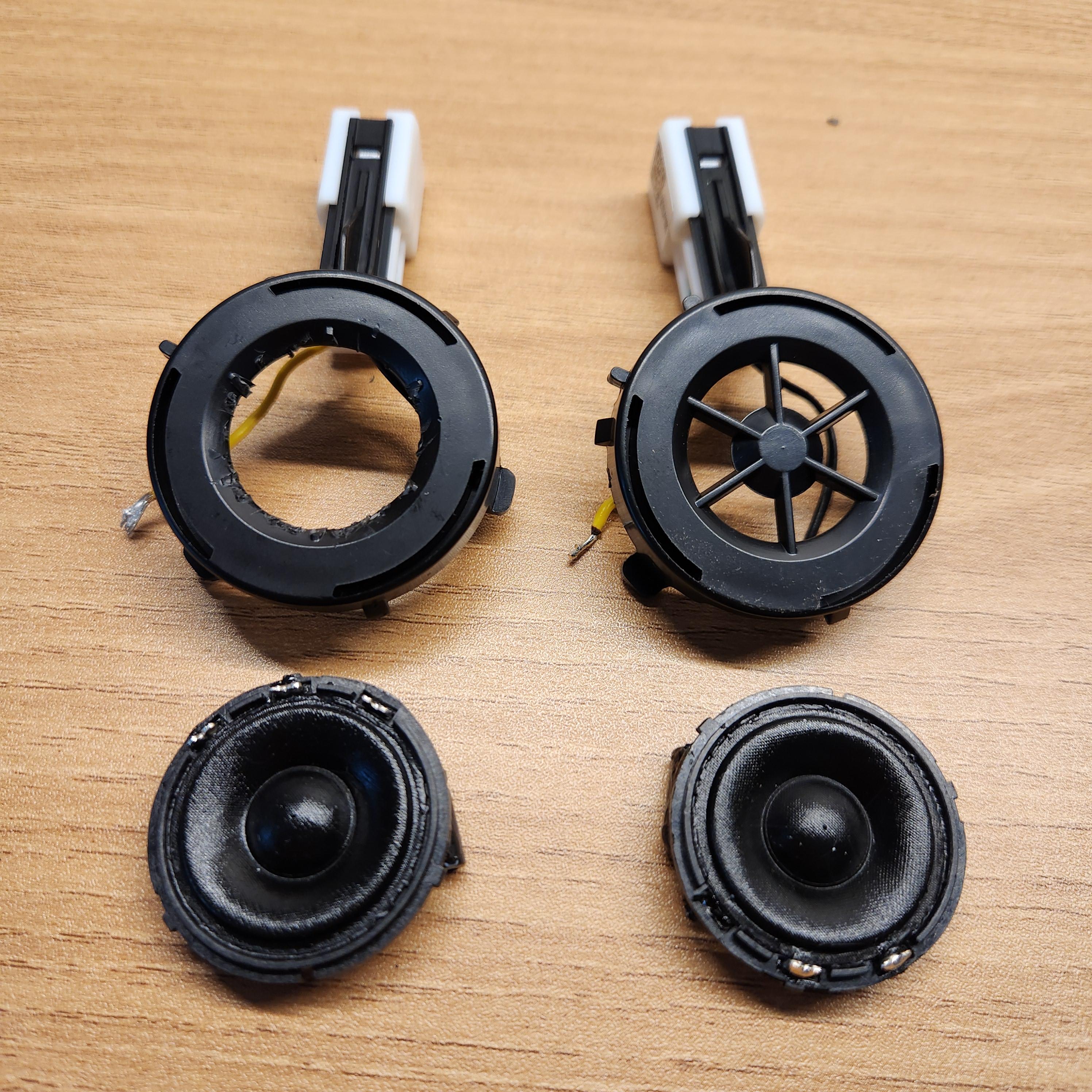

순정 트위터는 역시 스피커와 브라켓이 일체화 되어 있다. 스피커만 빼내고 그 위치에 트위터를 글루건으로 부착했다.

위 사진을 보고 눈치가 빠른 분들이라면 스피커 교체와함께 방진패드를 붙힌것을 봤을것입니다.

암튼 교체 결과는 참 마음에 듭니다.

저음이 단단하고 부드럽게 느껴집니다. 고음은 맑고 청명하게 느껴지네요 (기타줄 소리가 참 이뻐요)

방진패드를 붙여서 인지 강한 베이스에서 발생했던 문짝 떨림현상도 없어졌구요

시간날때 뒷문, 그 다음에 트위터, 마지막으로 앞문 스피커를 장착해서 작업시간이 얼마나 걸렸는지는 명확하지 않습니다.

거슬러 생각을 해 보면 장착 자체보다, 장착을 위해 아대만들고, 트위터 브라캣 만드는데 시간이 엄청 걸렸네요(공구도 새로 사야했습니다.) 역시 개인의 DIY는 이런 면이 힘든것 같습니다.

결론적으로 작업 과정은 재미 있었고, 결과는 마음에 든다 입니다.
